一、产品介绍
输入电抗器：是限流设备，用于驱动器（变频器）的输入侧，保护交流驱动器不受瞬态超压的影响。有降低浪涌和峰值电流，提高真实功率因数，抑制电网谐波，改善输入电流波形的作用。
输出电抗器：用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。
二、产品特点
输入电抗器：采用了高性能的箔式绕组结构，具有直流电阻小，抗短路能力强，短时间过载能力强；采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能；电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小；铁芯采用优质低损耗冷轧取向硅钢片，电抗器损耗小，效率高，温升低。
输出电抗器：可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）；采用了高性能的箔式绕组结构，具有直流电阻小，抗电磁力能力强，短时间过载能力强；采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能；电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。
三、使用环境条件
输出电抗器：用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。可以降低电机噪音，减低涡流损耗。降低输出高次谐波造成的漏电流。保护变频器内部的功率开关器件。
二、产品特点
输入电抗器：采用了高性能的箔式绕组结构，具有直流电阻小，抗短路能力强，短时间过载能力强；采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能；电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小；铁芯采用优质低损耗冷轧取向硅钢片，电抗器损耗小，效率高，温升低。
输出电抗器：可以根据客户使用频率的高低合理选取磁性材料（硅钢片，铁氧体，非晶铁心，磁粉芯）；采用了高性能的箔式绕组结构，具有直流电阻小，抗电磁力能力强，短时间过载能力强；采用高性能的F级以上的复合绝缘材料，使产品在严酷的工作条件下依然可以保持可靠的性能；电抗器设计磁通密度低，线性度好，过载能力强，配合真空压力浸渍工艺电抗器噪音小。
三、使用环境条件
1、海拔高度不超过1500米；
2、运行环境温度-25℃至+45℃，相对湿度不超过90%；
3、周围无有害气体，无易燃易爆物品；
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、主要技术参数
1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：5A至1600A 40℃
3、抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
4、绝缘电阻：1000VDC绝缘阻值≥100MV
5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）
6、防护等级：IP00
7、绝缘等级：F级以上
8、变频器输出电抗器执行标准：GB/T1094.6 GB19212.21

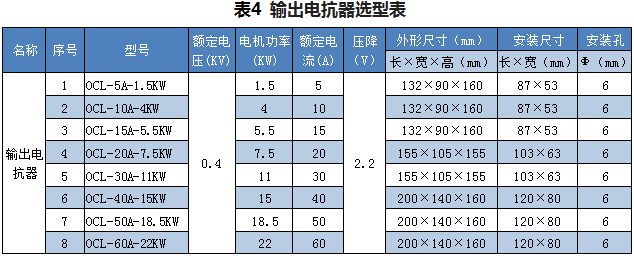

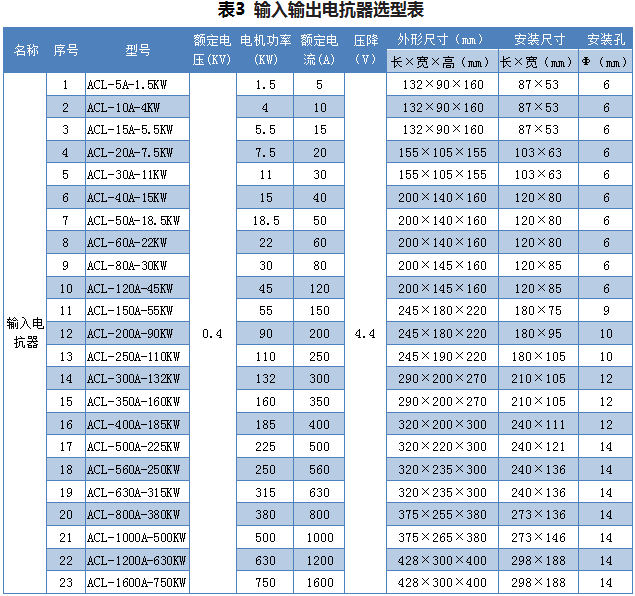

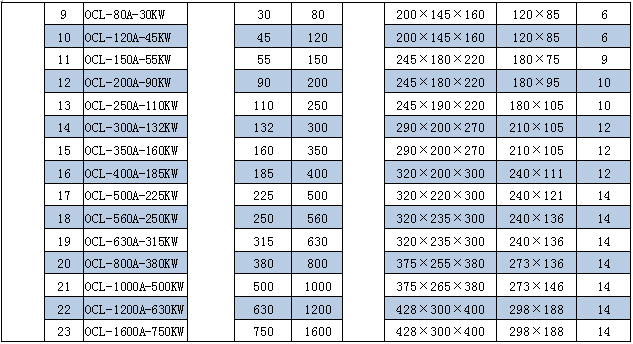

五、选型表
（1） 以上外形尺寸只有标准工作电压380V，电抗率(输入2%/输出1%)，其余型号尺寸按实际为准，如有特殊要求要标注说明，(如工作电压，额定电流，电抗率,特殊情况告知工作电压，额定电流、电感)与设计技术人员沟通；
（2） 以上外形尺寸误差±15mm，安装尺寸±5mm；
（3）以上表格尺寸对应下图标注位置。
（4）以上尺寸单位按（mm）。
